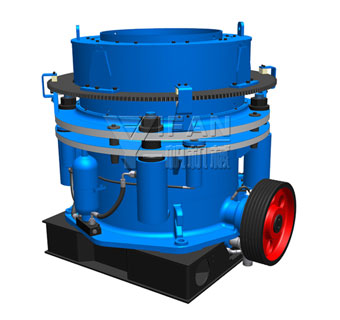

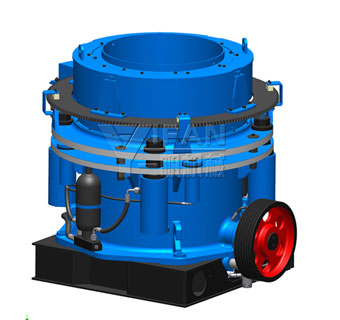

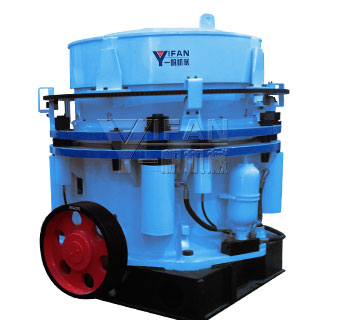

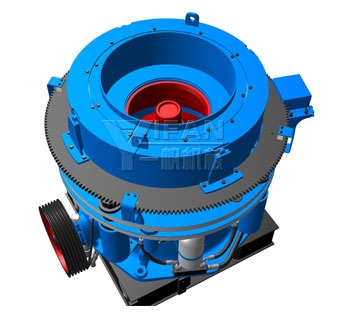

E-SMS歐星系列多缸液壓圓錐破碎機

產品簡介

進料粒度：
≤335mm
生產能力：
40-680t/h

適應物料：
鐵礦石、銅礦石、鋼渣、礦渣、鵝卵石、石英、花崗巖、玄武巖、輝綠巖

應用領域：
E-SMS系列液壓圓錐破碎機采用德國先進破碎技術研制出的具有先進水平的圓錐破碎機，廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石

服務支持

配件中心 Word說明書下載 PDF說明書下載

產品介紹
技術參數

E-SMS歐星系列多缸液壓圓錐破碎機產品介紹

固定主軸

ESMS系列全液壓圓錐破碎機的優點是讓各個零件的受力更為合理，動力轉化更為有效,能夠使用更大的偏心距和更高的轉速，從而獲得更高的產量。

改進的保險缸、蓄能器
當破碎機在過鐵或其他負載突然增大時，保險缸的液壓油可以瞬間的流回蓄能器，快速的抬升活塞桿，從而更好的保護破碎機零部件，減少沖擊負載對機器的傷害。
清腔

E-SMS系列全液壓圓錐破碎機采用保險杠和清腔油缸相互獨立設計，并使用更為穩定可靠的單作用缸，從而提高液壓系統的可靠性。

調整套鎖固
在完成調整排料口之后，調整套的鎖固通過液壓鎖緊缸來完成，您只需按一個按鈕即可完成鎖緊調整套的工作，大大降低了勞動強度，節約了停機時間，同時也保證了鎖緊的可靠性。
液壓排料口調整
E-SMS系列全液壓圓錐破碎機排料口的調整通過液壓馬達帶動調整套來實現，配合液壓鎖固缸鎖緊調整套，讓您無需到達現場就可完成調整排料口的工作。
一體化底座
全新設計的一體化的底座，包含了主設備、電機、皮帶護罩等安裝模塊，簡化了設備安裝步驟，為用戶帶來極大的方便。
優化的腔型，更高的產量
腔型具有產量高、能耗低的特點；在同樣的破碎壁直徑下，破碎行程更長、破碎比更大；在滿腔情況下更能利用層壓破碎作用，使最終的產品粒度組成更穩定、粒型（立方體）更優。

E-SMS歐星系列多缸液壓圓錐破碎機技術參數

標準型液壓圓錐破碎機技術參數：

型號	生產能力(噸/小時)——開路循環，閉邊排料口 (mm)
型號	10	12	15	20	25	32	40	45	52	64
E-SMS2000	90-120	105-135	130-170	155-195	170-220	190-235	220-260
E-SMS3000	115-140	130-160	170-200	200-240	230-280	250-320	300-380	350-440
E-SMS4000	140-175	180-220	220-280	260-320	295-370	325-430	370-500	410-560	465-630
E-SMS5000	175-220	220-280	260-340	320-405	365-455	405-535	460-630	510-700	580-790
E-SMS6000				380-500	430-590	450-660	530-770	570-830	650-960	760-1160
E-SMS8000	260-335	320-420	380-500	440-550	495-730	545-800	620-960	690-1050	790-1200
E-SMS8500	465-560	490-580	510-615	580-690	735-980	920-1180	1150-1290	1280-1610	1460-1935

型號	電機功率（KW）	腔型	緊邊給料口（mm）	開邊給料口（mm）	最小排料口（mm）
E-SMS2000	132-160	C	185	208	20
		M	125	156	17
		F	95	128	15
		DC	76	114	10
		DM	54	70	6
		DF	25	66	6
E-SMS3000	200-220	EC	233	267	25
		C	211	240	20
		M	150	190	15
		F	107	148	12
		DC	77	123	10
		DM	53	100	8
		DF	25	72	6
E-SMS4000	315	EC	299	333	30
		C	252	292	25
		M	198	245	20
		F	111	164	15
		DC	92	143	10
		DM	52	107	8
		DF	40	104	6
E-SMS5000	355-400	EC	335	372	30
		C	286	322	25
		M	204	246	20
		F	133	182	15
		DC	95	152	12
		DM	57	116	10
		DF	40	105	6
E-SMS6000	450-500	EC	350	390	38
		C	280	325	30
		M	200	250	20
		F	120	170	16
		EF	60	115	13
E-SMS8000	630	EC	353	375	32
		C	297	340	32
		M	267	308	25
		F	219	264	16
		DC	155	210	13
		DM	92	150	10
		DF	33	98	5
E-SMS8500	630	C	343	384	30
		M	308	347	25
		F	241	282	20
		DC	113	162	12
		DM	68	117	6
		DF	40	91	6
